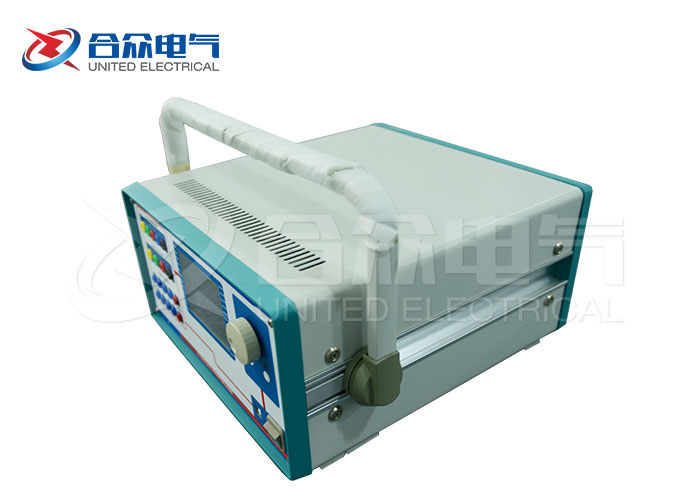

微機繼電保護測試儀的試驗指導

  微機保護對角度的定義
  一般，微機保護對角度的定義為：電壓超前電流的方向?yàn)檎粗疄樨?fù)。并且，常常默認電壓的角度為0°，即電流的角度是以電壓為參考的。右圖所示為某功率方向保護的動作特性。其最大靈敏角為－45°，兩個動作邊界分別為：－135°≤Φ≤45°。這與X/Y坐標里的角度概念正好相反。

  圖中，陰影部分為保護的動作區，對應著兩個動作邊界：45°和－135°。試驗設置試驗參數時，應保證兩個搜索邊界分別大于45°和小于－135°，也即在非動作區。然后將由非動作區向動作區搜索。
